8086CPU汇编

一、基础知识

机器语言

通过纸带机或卡片机输入0-1代码
- 冗长
- 繁琐
- 易出错
- 不易读

汇编语言产生

通过汇编指令编写程序
- 便捷，相对高效
- 编写的指令通过编译器转码成机器码、执行
汇编语言指令类型
- 汇编指令：机器码的助记符，有相应的机器码（核心）
- 伪指令：没有对应的机器码，由编译器执行
- 其他符号：+、-、*、/等等，由编译器识别

存储器

CPU读取内存
CPU读取、运算
CPU写入内存

指令和数据

应用上的概念
在内存或磁盘上，指令和数据没有区别

存储单元

存储器被划分为若干单元
通常来说，一个存储单元存储1Byte（8bit）
- 对存储元件：1KB=1024B，1MB=1024KB，1GB=1024MB，1TB=1024GB
- 对于带宽通常1Kb=1000bits ...

CPU对存储器的读写

实现读写
- 存储单元的地址（地址信息）
- 器件的选择，读或写的命令（控制信息）
- 读或写的数据（数据信息）

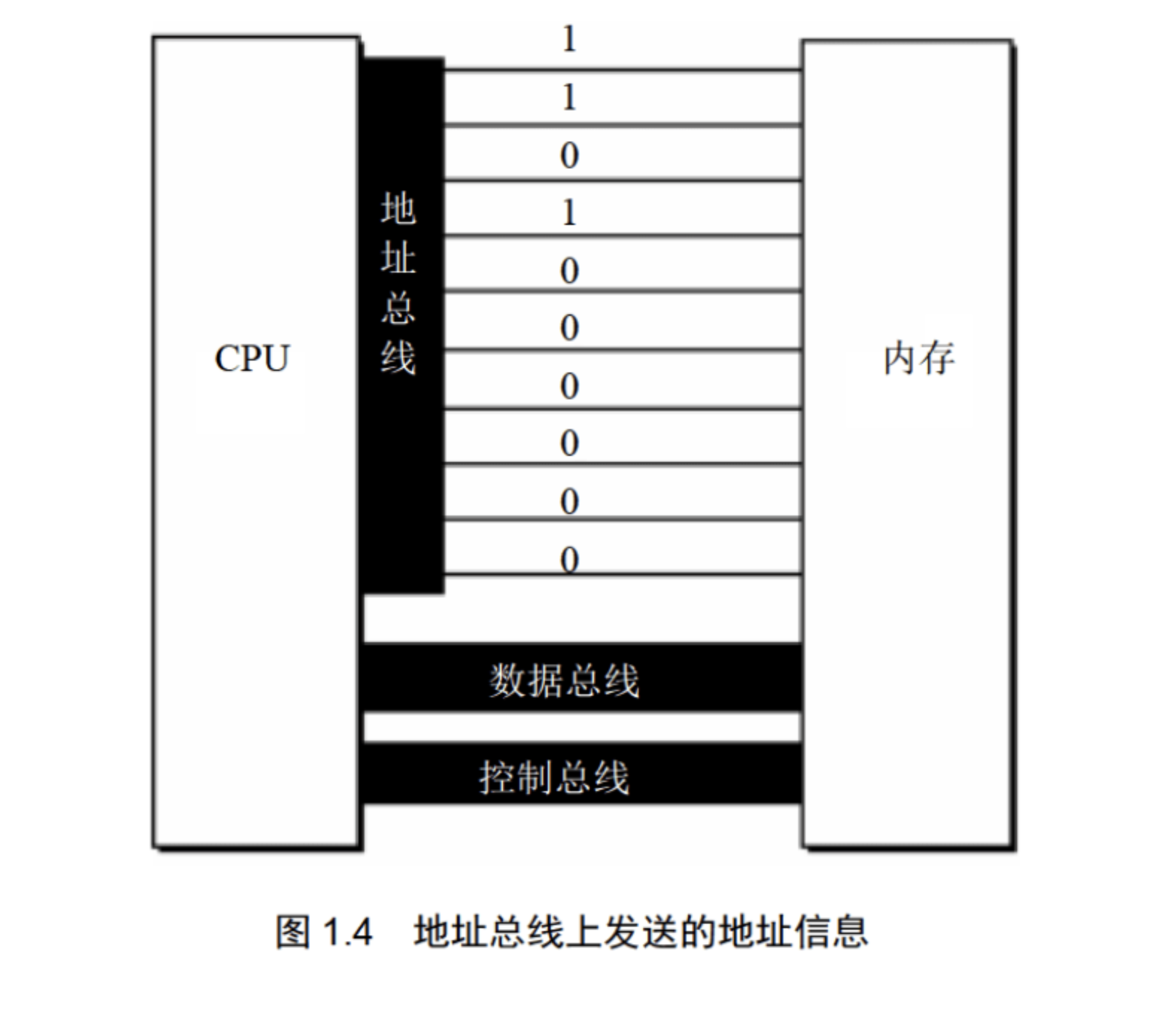

地址总线

地址总线数（N）决定了CPU寻址能力
寻址单元数（ $2^{N}$ ）

数据总线

数据总线的宽度决定了CPU与其他器件的每次数据传输量（传输速度）（N <---> N）
当宽度小于数据量时，分段传输

控制总线

控制总线的数量决定了CPU对外部器件的控制能力

主板

主板是CPU等核心器件与其他器件相连的通道
CPU、存储器、外围芯片组、拓展卡槽（RAM内存条、各类接口卡）等

接口卡

CPU通过接口卡对I/O设备进行控制
CPU和接口卡通过总线相连，实现CPU对其间接控制

各类存储器芯片

随机存储器RAM（Random Access Memory）
- 用于存放CPU的绝大部分程序和数据
- 一般由主板上的RAM和扩展槽上的RAM组成
  - 典型的卡槽上的RAM有显存，应对大批量输入、输出数据的高速缓存
只读存储器ROM（Read Only Memory）
- BIOS（Basic Input/Output System），由主板和各类接口卡厂商提供的软件系统，实现基本的输入输出

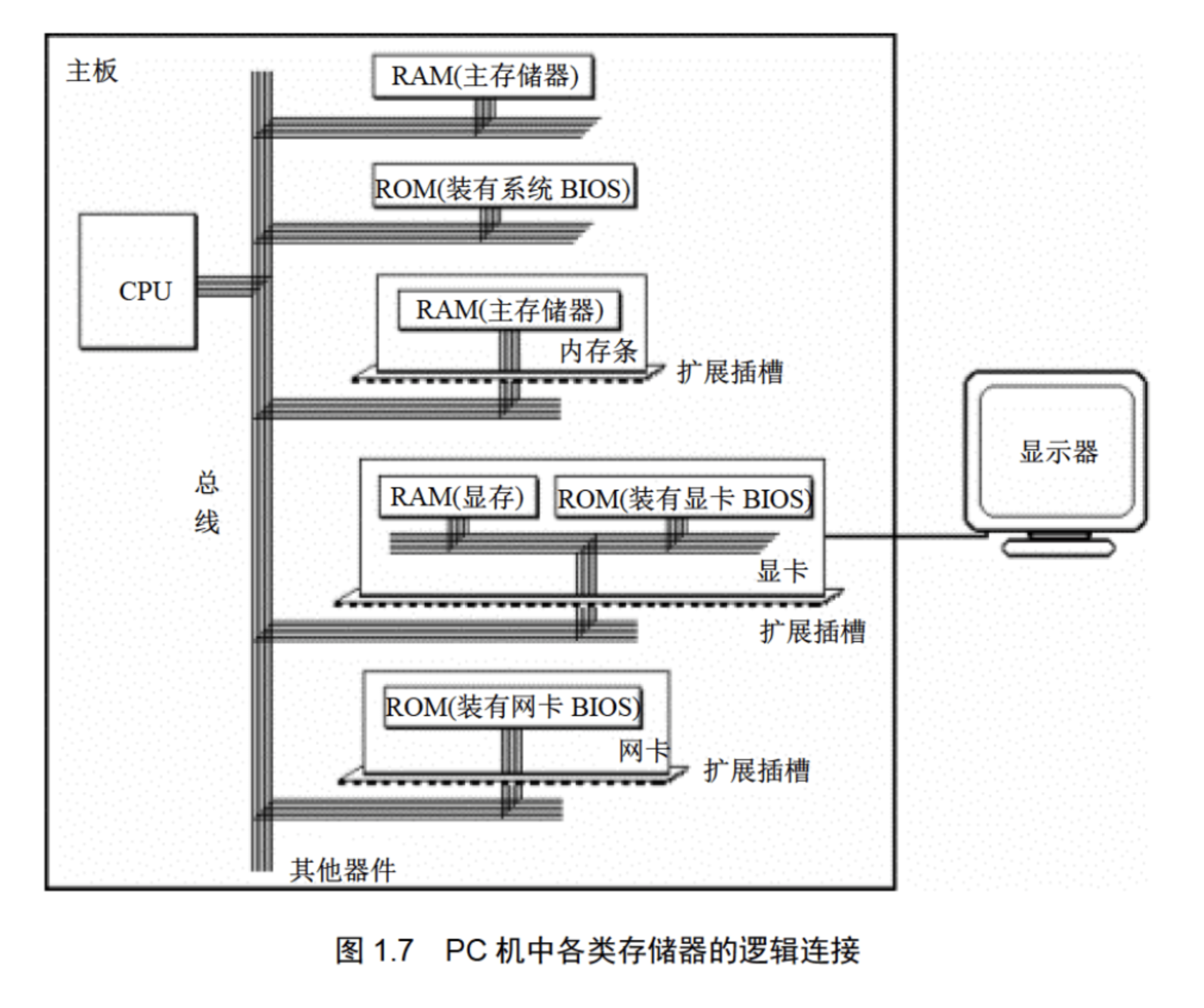

逻辑链接

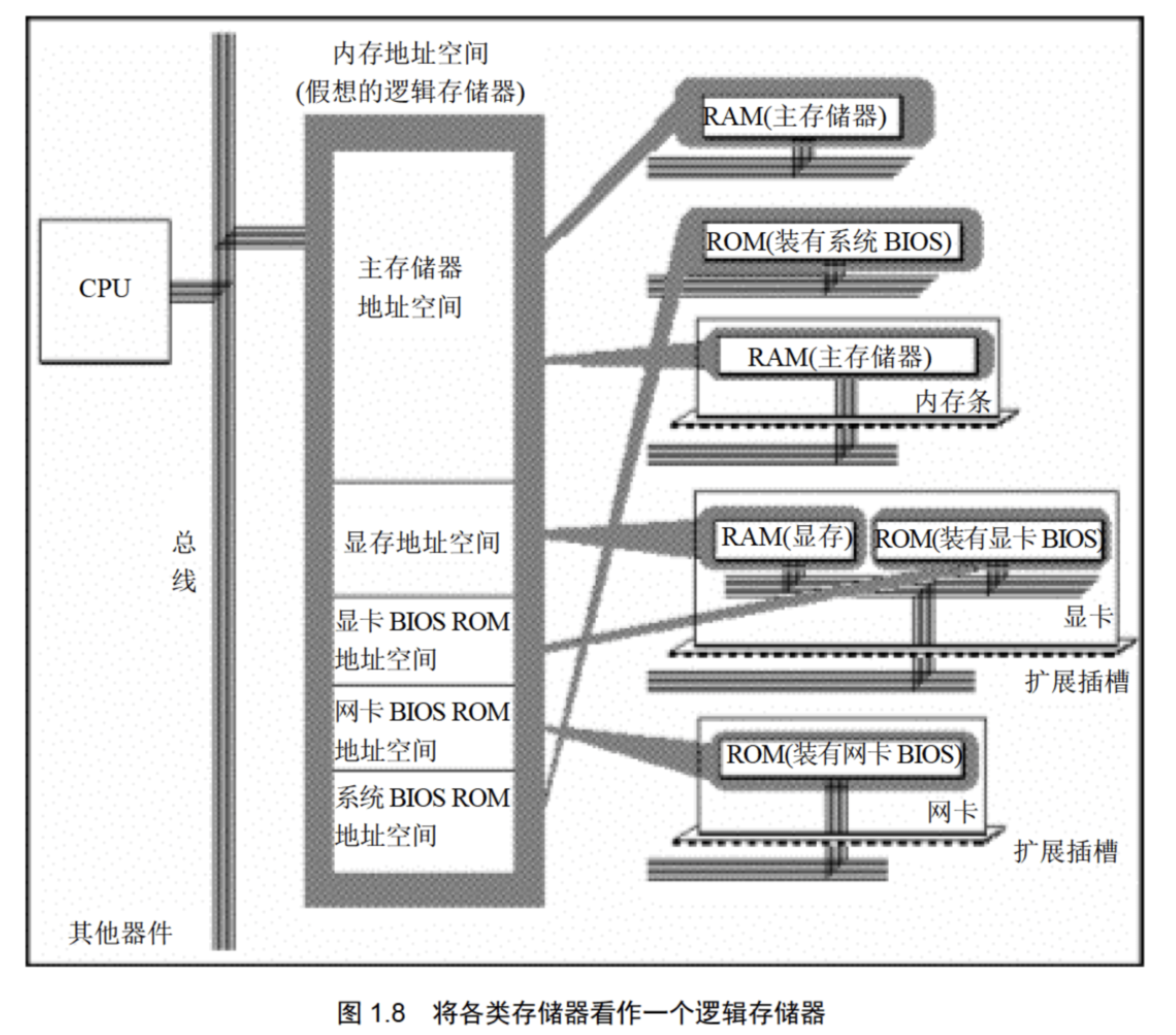

内存地址空间

存储器在被CPU操控时被视为一个由若干单元组成的逻辑存储器
逻辑存储器即内存地址空间（Imaginational）
- 不同的计算机的内存地址空间的分配不同（即主存储器、显存、各类ROM的大小空间是不同的）

逻辑存储器

二、寄存器

通用寄存器

8086CPU的所有寄存器都是16位的，可以存放两个字节
AX、BX、CX、DX通常用来存放一般性的数据，即通用寄存器
为了向下兼容
- AX、BX、CX、DX可以分为高位、低位，即AH、AL等

字在寄存器中的存储

同样由于向下兼容，8086CPU可以一次处理两种尺寸数据
- 字节：1 byte（8bit）
- 字：1 word （16bit）高字节和低字节位对应AH、AL

几条简单的汇编指令

汇编指令	控制CPU完成的操作	高级语言描述
MOV AX,18	将18存入寄存器AX	AX=18
MOV AH,78	将78送进寄存器AH	AH=78
ADD AX,8	将寄存器AX中的数值加8	AX=AX+8
MOV AX,BX	将寄存器BX中的数据送入AX	AX = BX
ADD AX,BX	将AX和BX中的数值相加，存入AX	AX=AX+BX

一般来说汇编语言使用的数值偏向于16进制，便于表示

物理地址

每个内存单元对应存储器中的唯一地址（线性的）
不同的CPU可以有不同的形成物理地址的方式

16位结构的CPU

运算器一次处理16位数据
寄存器最大宽度16位
寄存器与运算器之间的通路16位

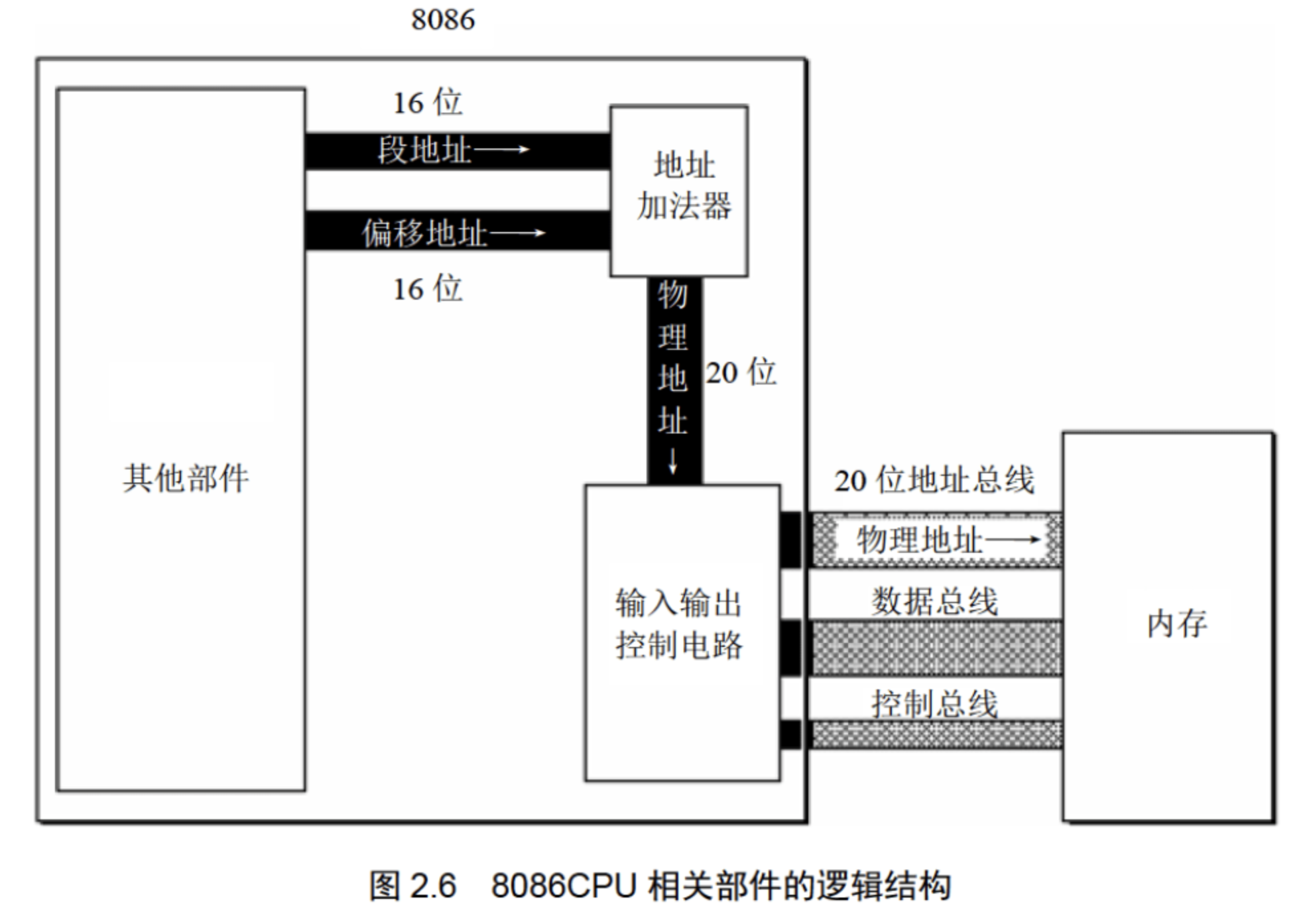

8086CPU的地址映射方式

8086CPU有20位地址总线
采用16位段地址和16位偏移地址
- 通过 $段地址 \times 16 + 偏移地址$ 来映射物理地址

段的概念

根据需要，在编程时虚设的概念

计组的虚拟段式存储中，计算机将程序或数据，分段存储在辅存中，与分页存储不同，分段的段长度不固定，因此数据需要由段首地址和段长修饰，通过对物理地址的段首地址装入段表，辅助存储，仅存储段号+段内地址，从而达到虚拟化存储的目的。

逻辑地址可能是连续的，但物理地址是由计算机帮助进行虚拟映射的。

取数据时，根据虚地址中的段号，找到段首地址的（或者叫偏移地址），与段内地址合并共同找到真实地址。

现代计算机可能已经抛弃了这种用法

段寄存器

8086CPU有四个段寄存器
CS、DS、SS、ES
CS：IP是8086CPU中最关键的寄存器
- CS为代码段寄存器
- IP为指令指针寄存器
- CS（data：M），IP（data：N）
  - CPU将从 $M \times 16 + N$ 开始读取一条指令并执行
  - CPU将CS：IP指向的内容当作指令执行
  - 执行完一条指令IP自动加上执行指令长度以实现跳转到下一条指令
- 8086CPU开机后，CPU从FFFF0H单元读取第一条指令并执行

修改CS、IP的指令

指令：

  JMP  CS:IP

须是合法的寄存器
JMP指令类似于C语言中的goto()易引起错乱、死循环等

代码段

根据需要，可将一组内存单元定义为一个段

  MOV AX,0000H
  ADD AX,0123H
  MOV BX,AX
  JMP BX

此段长度为10Byte的指令，存放在123B0H～123B9H的一组内存单元，即为代码段

三、寄存器（内存访问）

内存中字的存储

用0、1号单元存储一个字
- 高位放在1，低位放在0（小端）
字单元，即存储一个字的两个内存单元

DS 和 [address]

DS寄存器通常用来存放即将访问数据的段地址
而[address]（如[0]）表示一个内存单元，其中的address（' 0 '）表示内存单元的偏移地址
- "[ ]"说明操作对象是一个内存单元，"address"表示内存单元的偏移地址是'address'
在执行指令时，CPU自动取DS中的数据作为段地址
另外，8086CPU不支持直接将数据送入段寄存器的操作（可能是硬件层面问题，见知乎大佬解答）

字的传送

8086CPU数据总线宽度为16位，一次可传送16个bit，即一个字

MOV、ADD、SUB指令

mov register, data

  mov ax ,8

mov register, register

  mov ax,bx

mov register, memory-unit

  mov ax,[0]

mov memory-unit, register

  mov [0],ax

mov segment-register, register

  mov ds,ax

add和sub 与mov指令一样
- add ds,ax?
上述指令对register来说是双向的

数据段

根据需要，自定一组内存单元为一个段
用DS存放数据段的段地址

栈

LIFO

CPU提供的栈机制

指令
- POP 、 PUSH
CPU如何知道当前执行指令所在的位置（栈顶位置）
- SS:SP指向栈顶元素
- 当执行push指令时，SP=SP+2
- 当pop时，SP=SP-2
- 栈空时，SS:SP指向栈底

栈顶超界问题

8086CPU并不会保证对栈的操作不会超界，栈的最大容量为64KB

PUSH、POP指令

PUSH and POP

  push register
  pop regiter

  push segment-register
  pop segment-register

  push memary
  pop memary

栈段

直接使用mov ss,ax可能会出现越界错误，由于CPU的保护模式

四、第一个程序

写出--->执行

edit
link
run

源程序

伪指令
- xxx segment 与end 一块定义一个段，段始标志
- xxx end 段末标志
  - ends是与segment成对使用的
  - end 是整个程序结束标志
- assume
  - “假设” 将有特定用途的段和相关的段寄存器关联起来
源程序中的“程序”
标号
- 作为段名称
程序结构

    assume cs:abc
    abc segment
    mov ax,2
    add ax,ax
    add ax,ax
    abc ends
    end

程序返回

    mov ax ,4c00H
    int 21H

语法错误和逻辑错误
- 逻辑错误很难纠错

编辑源程序

dos中运行edit
- 编辑保存为file.asm
键入masm file.asm
- 输出文件为file.obj
键入link file
- 输出file.exe
键入debug file.exe
- 跟踪显示运行
- 使用-t
- 直到 INT 21时用p结束

五、[BX]和loop指令

[BX]

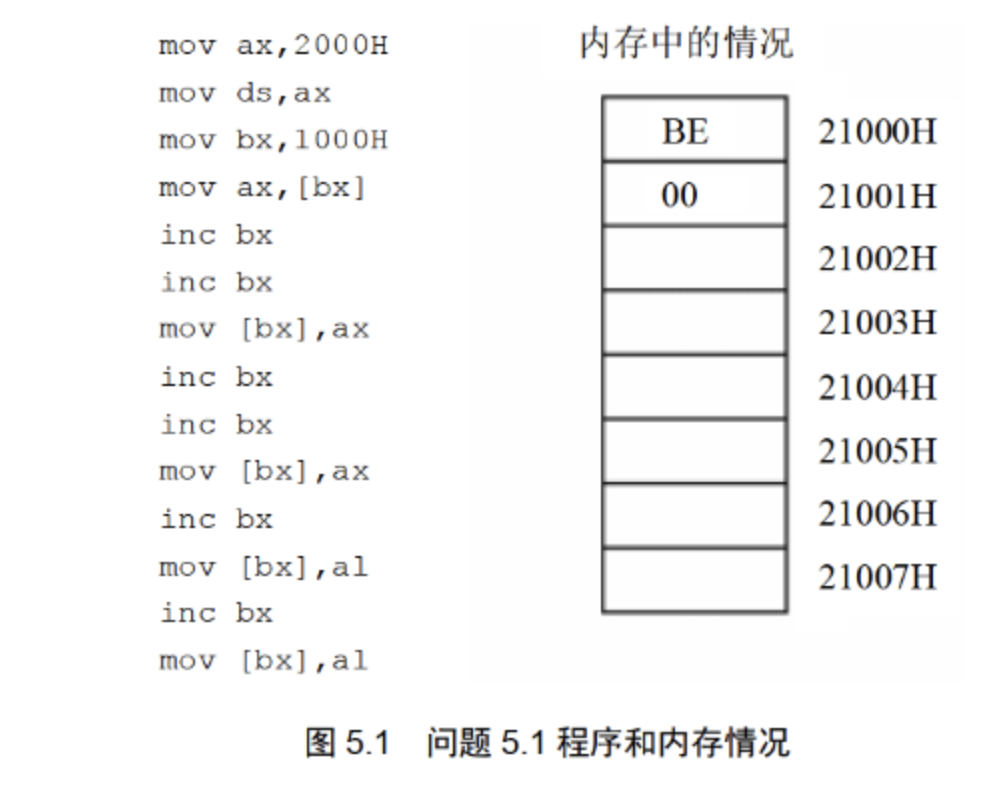

mov ax,[bx]

bx 中存放的数据作为偏移地址EA
段地址SA默认在DS中
将SA:EA处的数据送入ax中
即(ax) = ((ds)*16 + (bx))

mov [bx],ax

bx中存放的数据作为偏移地址EA
段地址SA默认在DS中
将ax中的数据送入内存SA:EA中
即((ds)*16 + (bx)) = (ax)

bx内容自动加1

  inc bx

loop

格式loop s
标号s实际上标识的是一个地址
执行loop s 时，CPU须执行两步：
- (cx) = (cx)-1
- 判断cx中值，不为0则转至标号处执行指令

  mov cx ,5
  mov ax ,2
  s:
  	add ax,ax
  loop s

在汇编程序中，数据不能以字母开头即ffffH应为0ffffH
loop 和 [BX]可以实现连续地址的内容的处理

debug 和汇编编译器MASM对指令的不同处理

debug
masm编译的程序需要申请段、中断程序

段前缀

用于显式的表示内存单元的段地址


mov ax, ds:[bx]
mov ax, cs:[bx]
mov ax, ss:[bx]
mov ax, es:[bx]
mov ax, ss:[0]
mov ax, cs:[0]

代码访问内存空间的安全性

随意访问内存单元可能会造成危害
内存单元可能存储着系统数据或代码
在CPU保护模式下的操作系统，一般不会直接访问重要的内存

六、多段程序

一段空间一般包含64byte的容量
如果段超过64byte ，如256byte就需要申请段
分多段（数据段、代码段、栈段等等）

数据和代码段

使用start和end start 来隔绝数据和代码

  assume cs : code

  code segment
  					|
  					|
  					;data
  					|
  					|
  start :
  					|
  					|
  					;code
  					|
  					|

  code ends

  end start

代码段中使用栈

将栈操作放在代码段中

代码、数据、栈分段放入

通过cs:code ds:data ss:stack 实现对三个段的封装
不可以mov ds data（data为段数据）不能直接将数据mov到寄存器ds中

七、灵活定位内存的方法

`and` 和`or`指令

and逻辑与，按位与运算

  mov al ,01100011B
  and al ,00010010B

or 逻辑或，按位或运算

  mov al,01100011B
  or al,00010010B

ASCII码（美国标准信息交换码）（常见的）

Hex Code	Normal Language
41H	A
61H	a

以字符的形式给出数据

data段的数据为db 'unix' ... 会转码成ASCII码

大小写转换

观察规律，在二进制位的第五位为0 就是大写字母，为1 则就是小写字母
用and 和 or指令来操作使其相互转化

`[bx+idata]`

mov ax,[bx+idata] 表示一个内存单元，偏移地址为(bx) + idata
即为 (ax) = ((dx)*16 + (bx)+idata)
常见格式如下
- mov ax , [bx+200]
- mov ax , [200+bx]
- mov ax , 200[bx]
- mov ax , [bx].200
通过200[bx] 的方式，可以实现类似高级语言中的数组机制
- C : a[i] , b[i]
- ASM: 0[bx] , 5[bx]

`SI` 和`DI`

SI 和DI 在8086CPU中，与BX 的功能相近
- 因此可以用SI 来取代[BX]中的bx
SI 和 DI 不能分成两个8位的寄存器

`[bx+si]` 和 `[bx+di]` 相似

表示一个内存单元
偏移地址为(bx) +(si)
对于mov ax,[bx+si] 数学化描述为 (ax) = ((dx)*16+(bx)+(si))
- mov ax,[bx+si]<==> mov ax [bx][si]

`[bx+si+idata]`和`[bx+di+idata]`

同样的，[bx+si+idata]也表示一个内存单元
偏移地址为(bx)+(si)+idata
段地址在ds中，偏移地址为bx 中的数值加上si 中的数值，再加上idata的数值
mov ax,[bx+si+idata]数学化描述为(ax)= ((ds)*16+(bx)+(si)+idata)
也可写成以下格式：
- mov ax,[bx+200+si]
- mov ax,[200+bx+si]
- mov ax,200[bx+si]
- mov ax,[bx].200[si]
- mov ax,[bx][si].200

八、数据处理的两个基本问题

reg 和 sreg （寄存器和段寄存器）
- reg: ah,al,ax,bh,bl,bx,ch,cl,cx,dh,dl,dx,sp,bp,si,di
- sreg:ds,cs,ss,es

`BX` 、`SI`、 `DI`、 `BP`

如下的指令是错误的指令

  mov ax,[cx]
  mov ax,[ax]
  mov ax,[dx]
  mov ax,[ds]

即，在[...]中只能出现bx,si,di,bp,idata
- 并且只有以下的组合
  - bx & si
  - bx & di
  - bp & si
  - bp & di
只要在[...]使用bp 而指令没有显式的给出段地址，段地址就默认存储在ss中

处理的数据在什么地方

机器码	汇编指令	执行前数据的位置
8E1E0000	mov bx,[0]	内存，ds:0单元
89C3	mov bx,ax	CPU内部，ax寄存器
BB0100	mov bx,1	CPU内部，指令缓冲器

三种数据位置表达

立即数（idata ）

  mov ax,1
  add bx,2000h
  or bx,00010000b
  mov al,'a'

寄存器（...）

  mov ax,bx
  mov ds,ax
  push bx
  mov ds:[0],bx
  push ds
  mov ss,ax
  mov sp,ax

段地址和偏移地址（SA:EA）
- 默认存储在ds中

    mov ax,[0]
    mov ax,[di]
    mov ax,[bx+8]
    mov ax,[bx+si]
    mov ax,[bx+si+8]

默认存储在ss中

    mov ax ,ds:[bp]
    mov ax, es:[bx]
    mov ax,ss:[bx+si]
    mov ax,cs:[bx+si+8]

寻址方式

直接寻址
- [idata]
寄存器间接寻址
- [bx]
寄存器相对寻址
- [bx].idata 用于结构体
- idata[si] | idata[di] 用于数组
- [bx][idata] 用于二维数组
基址变址寻址
- [bx][si] 用于二维数组
相对基址变址寻址
- [bx].idata[si]用于表格（结构）中的数组项
- idata[bx][si]用于二维数组

指令处理数据的长度

byte 和 word
在没有寄存器名存在的情况下，用 X ptr指明内存单元的长度
- byte ptr

      mov byte ptr ds:[0],1
      inc byte ptr [bx]
      inc byte ptr ds:[0]
      add byte ptr [bx],2

- `word ptr`

      mov word ptr ds:[0],1
      inc word ptr [bx]
      inc word ptr ds:[0]
      add word ptr [bx],2

寻址方式的综合

// c风格

struct company{
  char cn[3];
  char hn[9];
  int pm;
  int sr;
  char sp[3];
};
struct company dec = {"DEC","Ken Olsen",137,40,"POP"};

int main(){
  int i ;
  dec.pm = 38;
  dec.sr = dec.sr+70;
  i =0;
  dec.cp[i]='V';
  i++;
  dec.cp[i]='A';
  i++;
  dec.cp[i]='X';
  return 0;
}

用汇编改写：

mov ax,seg
mov ds,ax
mov bx,60h

mov word ptr [bx].0ch,38
add word ptr [bx].ceh,70

mov si ,0
mov byte ptr [bx].10h[si],'V'
inc si
mov byte ptr [bx].10h[si],'A'
inc si
mov byte ptr [bx].10h[si],'X'

`div`指令

除数
- 8位
- 16位
被除数，默认放在 AX 或 DX和AX 中
- 除数8位、被除数16位，则默认放在AX中存放
- 除数16位、被除数32位，则DX存放高位，AX存放低位
结果
- 除数8位，AL存储商、AH存储余数
- 除数16位，AX存储商、DX存储余数
eg:

  mov dx,1
  mov ax,86A1h
  mov bx,100
  div bx

执行后(ax) = 03E8H ,(dx)=1

伪指令`dd` `db` `dw`

dd 用来定义双字数据

  data segment
  dd 100001
  dw 100
  db 0
  data ends

db dw 用来定义字节型数据和字型数据

`dup`

dup是一个操作符，配合数据定义的伪指令使用
减少重复输入数据的冗余

  ;times是数据的重复次数
  db times dup (0,1,2)
  dw times dup (0,1,2)
  dd times dup (0,1,2)

九、转移指令

操作符offset

功能，取得标号位的偏移地址
start: mov ax,offset start 相当于mov ax,0
s: mov ax,offset s 相当于mov ax,3

  assume cs:code
  code segment

  start : mov ax,offset start
  		s : mov ax,offset s

  code ends

  end start

start 和 s 就是其标号

`jmp`指令

无条件转移指令，可以修改IP或CS:IP
jmp 0:0x7c00 ......BIOS开始引导操作系统
jmp reg
- jmp ax ...
jmp short s
- 实现段内短转移，范围**-128~127**
  - 超过范围会触发编译器的超界检测，从而报错
- 可以替代loop s
jmp near ptr s
- 实现(IP)=(IP)+16位位移
- 段内近转移
jmp far ptr s
- 段间转移（远转移）
转移地址在内存中的jmp使用
- jmp word ptr ds:[0]段内转移
  - 功能：从内存单元地址处开始存放一个字，是转移的目的偏移地址
- jmp dword ptr ds:[0]段间转移
  - 功能：从内存单元地址处开始存放着两个字
    - 高地址处的字是目的段地址 (CS) = (addr+2)
    - 低地址处的字是目的偏移地址 (IP) = (addr)

`JCXZ`指令

有条件转移指令，短转移，IP修改范围**-128～127**
功能：JCXZ = JMP CX ZERO? 或者 if ((cx)==0) jmp short s
- 通过jcxz s0和jmp short s可以实现loop s的替换

根据位移进行转移的意义

对IP的修改是通过位移来确定地址，这种设计，便于程序段在内存中的浮动装配，方便程序的可移植性，即，在程序中使用相对地址，来规避s地址可能的改变
- jmp short s
- jmp near ptr s
- jcxz s
- loop s

十、CALL和RET指令

ret和retf

ret指令用栈中的数据，修改IP中的内容，从而实现近转移----> POP IP
- (IP) = ((SS)*16 + (SP))
- (SP) = (SP)+2
retf指令用栈中的数据，修改 IP 和CS中的内容，从而实现远转移 ----> POP IP + POP CS
- (IP) = ((SS)*16 + (IP))
- (SP) = (SP) + 2
- (CS) = ((SS)*16 + (SP))
- (SP) = (SP) + 2

`call`指令

call指令通过位移转移，可实现子程序唤醒
- POP IP (POP CS:IS)
- JMP CS:IP (JMP IP) <==> JMP near ptr s
CPU执行call s时（将IP压入栈、转到标号处执行指令）进行的如下操作
- (SP) = (SP) - 2 ----> ((SS)*16 + (SP)) = (IP)
- (IP) = (IP) + 16位位移
call far ptr s实现段间转移
- <==> push CS ----> push IP ----> jmp far ptr s
  - (SP) = (SP) - 2 ----> ((SS)*16 + (SP)) = (CS) ----> (SP) = (SP) - 2 ----> ((SS)*16 + (SP)) = (IP)
  - (CS) = (CS(s)) ----> (IP) = (IP(s))
call reg(16 bit)
- <==> push IP ----> jmp reg(16 bit)
- 功能：
  - (SP) = (SP) - 2
  - ((SS)*16 + (SP)) = (IP)
  - (IP) = (reg(16 bit))
call word ptr ds:[idata]
- <==> push IP ----> jmp word ptr ds:[idata]
- 功能：
  - (SP) = (SP)-2
  - ...
call dword ptr ds:[idata]
- <==> push CS ----> push IP -----> jmp dword ptr ds:[idata]
- 功能：
  - (SP) = (SP) - 4
  - ...

`call` 和 `ret`指令配合使用

两个指令的配合实现了调用和返回的效果
由call指令将下一条指令IP push到栈，调用子程序
再由ret指令将pop 到IP实现返回

`mul` 指令

8位和16位乘法，其中一个乘数默认放在AX（DX、AX）中
mul reg or mul ds:[addr]
- mul byte ptr ds:[0] ---> (ax)=(al) * ((ds)*16+0)
- mul word ptr [bx+si+8]
  - ---> (ax) = (ax)*((ds)*16 + (bx) + 8 ) (lower 16)
  - --->(dx) = (ax)*((ds)*16 + (bx) + 8 ) (higher 16)

模块化设计

模块化设计应该考虑参数处理等一定的事务

参数存储
期望返回值存储
寄存器冲突
- 子程序使用的寄存器可能在主程序中也在使用
- 可以在子程序调用前使用栈来存储寄存器数据

十一、标志寄存器

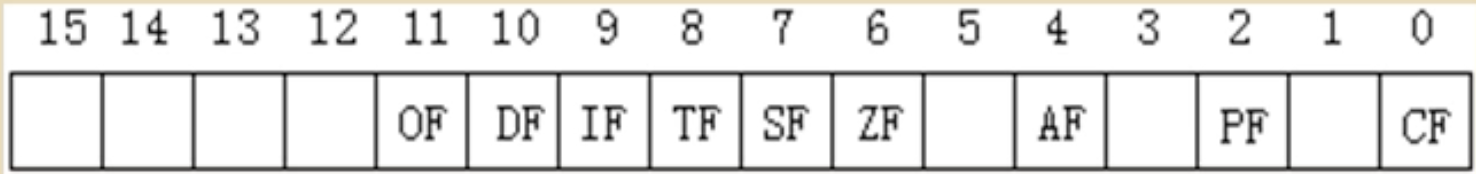

8086CPU的flag寄存器的结构

flag中0、2、4、6、7、8、9、10、11位具有特殊的含义

ZF标志（zero flag）

零标志位（第 6 位）
运行相关指令后，判断其结果
- 结果不为0，则ZF = 0 反之，ZF = 1
ZF可能产生变化的指令：add、sub、mul、div、inc、or、and...（mov、push、pop...很难产生ZF变化）

PF标志（prime flag）

奇偶标志位（第 2 位）
运行相关指令后，判断结果
- 偶数个1，PF=1 ；奇数个1，则PF = 0

SF标志（symbol flag）

符号标志位（第 7 位）
运行相关指令后，判断结果
- 结果为负，SF=1 ；结果为正，SF = 0

CF标志（carry flag）

进位标志位（第 0 位）
用CF来标志溢出进位和借位减法
- 产生进位或借位，CF=1 ,否则，CF = 0

OF标志（over-full flag）

溢出标志位（第 11 位）
记录结果是否发生溢出
- 溢出，则OF=1否则OF=0

adc标志

带进位的加法指令
adc ax, bx ----> (ax)=(ax)+(bx)+CF

sbb标志

带借位的减法指令
sbb ax, bx-----> (ax)= (ax) -(bx) -CF

cmp标志

比较指令
cmp ax , ax --> ZF PF SF CF OF
ax = 8,bx = 3 -> cmp ax ,bx --> ...
- if ax = bx , ZF =1
- if ax ≠ bx , ZF =0
- if ax < bx , CF =1
- if ax ≥ bx , CF =0
- if ax > bx , CF=0 && ZF=0
- if ax ≤ bx , CF =1 || ZF =1
不修改寄存器的值，只改变flag中的值

十二、内中断

中断的产生

除法错误： 0
单步执行： 1
执行into 指令： 4
执行int 指令： int [num]

中断处理程序

CPU收到中断信息后，需要对中断信息进行处理
CPU在收到中断信息后，转去执行该中断信息的处理程序

中断向量表

CPU用8位的中断类型码通过中断向量表来找到对应的中断处理入口
中断向量表中存放了256个中断源来对应中断处理程序的入口
中断向量表的位置必须是固定的，方便CPU读取
- 8086CPU中，中断向量表存放在内存地址0处，即从0000:0000 到0000:03FF单元

中断过程

CPU在收到中断信息后，先引发中断过程，由硬件在完成中断过程后，CS:IP 指向中断处理程序入口
与call指令类似的，执行中断后，要恢复原来程序运行，就需要将原本的CS:IP进行入栈操作，如下
- 从中断信息获取中断类型码
- 标志寄存器入栈
- 设置TF、IF值为0
- CS入栈
- IP入栈
- 取中断向量表中对应的地址放入CS:IP

中断处理程序和`iret`指令

CPU随时都可能检测到中断信息，因此中断处理程序必须一直存储在某段空间中
中断处理程序的编写方法与子程序相似
- 保存用到的寄存器
- 处理中断
- 恢复用到的寄存器
- 用iret指令返回，iret指令的描述
  - pop IP
  - pop CS
  - popf
iret通常与亦凝见自动完成的中断过程相配合使用

除法错误中断的处理

0号中断处理
- 当CPU执行div等除法指令的时候，如果发生了除法溢出错误，将会产生中断类型码为0的中断信息
- 提示Divide overflow，返回操作系统中
编程处理0号中断
- 当除法溢出发生时，在屏幕中间显示"Overflow",返回dos
  - div_error.asm
- 在执行过此程序后，再去执行其他程序，出现0溢出会转而显示此程序的结果
  - 不可以将字符串信息存储在data段中，因为执行程序后，可能会被其他的程序覆盖或清除

单步中断

如果没有单步中断，根本无法与计算机CPU实现交互
CPU在执行完一条指令后，如果检测到标志寄存器的TF位为1则产生单步中断，所以debug时使用-t
那么在CPU执行中断后、中断程序前一定要将TF置为0，否则在转去其他程序执行时，会卡在执行中断->转去执行第一条命令->执行中断这一过程

响应中断的特殊情况

有些情况下，即使发生中断，CPU也不会响应
- ss寄存器传送数据的指令后，ss:sp联合指向栈顶，而对它们的设置应该连续完成，因此：

    mov ax,1000h
    mov ss,ax
    mov sp,0

注意即可

十三、int指令

int类型引发的内中断

`int`指令

中断过程如下
- 取中断类型码n
- 标志寄存器入栈
- CS:IP入栈
- (IP) = (n*4),(CS)= (n*4 + 2)
我们可以用int指令调用系统提供的程序，也可以调用自己编写的程序

编写供应用程序调用的中断例程

求word型数据的平方
- word^2.asm
将全是字母，以0结尾的字符串转为大写
- capital_7ch.asm & ts_capital_7ch.asm

对`int` `iret` 栈的深入理解

使用iret可以在中断过程中从栈中获取相应的段地址和便宜地址并放入CS:IP中

BIOS和DOS中断例程

系统主板中的ROM中有专门存放BIOS（Basic Input & Output System）的部分
BIOS内容：
- 硬件系统的检测和初始化程序
- 外部中断和内部中断的中断例程
- 对硬件设备进行基本的输入输出的中断例程
- 其他硬件相关的中断例程
操作系统DOS页提供了中断例程，是面向程序员的编程资源
可以使用int指令直接调用DOS和BIOS提供的中断例程，来完成工作
安装历程：
- CPU开机加电，初始化(CS)=0FFFFH (IP)=0自动从FFFF:0单元开始执行程序，其中有一条跳转指令，转去执行BIOS的硬件系统检查和初始化程序
- 初始化程序将会建立BIOS所支持的中断向量（BIOS固化在ROM中，中断向量一直在内存中存在）
- 初始化完成后，调用int 19H进行操作系统的引导，将计算机交由操作系统控制
- DOS启动后，除完成其他工作，将其提供的中断例程装入内存，建立对应的中断向量
BIOS中断向量表
DOS中断向量表

十四、端口

CPU在操控各种存储器时，将其全部当成内存来对待
除CPU外，PC中还存在各类芯片通过总线与CPU相连
- 接口卡（网卡、显卡等）上的芯片
- 主板上的接口芯片
- 其他
CPU通过各类芯片内部的寄存器作为端口访存

端口的读写

CPU通过6最多4KB个不同的地址编码来定位端口
端口只有两条指令in 和 out
- 其对应着在读取执行指令中的数据（包括地址信息）流通

CMOS RAM Chip

CMOS包含有一个实时钟和一个有128个存储单元的RAM存储
依靠电池供电
实时钟占用0～0dh来保存时间信息，其余大部分是系统配置，供系统启动是BIOS读取
- 存放着当前时间：年、月、日、时、分、秒。（1个字节）
- 以BCD码方式存储
CPU通过读写70H和71H两个端口来读写CMOS
- 70H为地址端口
- 71H为数据端口

循环移位

shl & shr
左右移位，低位（高位）补0 ，进位写入CF

十五、外中断

CPU外部的中断请求

外中断信息

可屏蔽中断
- 包含在当先CPU执行过程中，不能被插入执行的指令等申请中断CPU转去执行的操作
- 可以被屏蔽即意味着CPU执行操作存在优先级
- 设置指令STI -> IF=1 , CLI -> IF=0 （set if，clear if）
不可屏蔽中断
- CPU必须对中断请求作出响应
- 意味着十万火急无论如何都要中断（如电量不足即将关机，CPU必须响应中断，强制执行保存之类的操作）

键盘中断

键盘输入
每一个按键对应一个开关
9号中断
- 键盘输入到达60h端口时，芯片响应发出中断码9的可屏蔽中断信息到CPU
- CPU检测到信息，响应转而执行9号中断例程

十六、直接定址表

使用表的方式，节省挨个查找数据地址的复杂操作

在8086CPU中有许多表示表中地址的方法，如：$表示当前地址......

Dosbox 实操

命令	内容
R	查看、改变CPU寄存器内容
D	查看内存中的内容
E	改写内存中的内容
U	将内存中的内容单一为汇编指令
T	执行一条机器指令
A	以汇编指令格式在内存中写入一条机器指令
P	debug 一个可执行的程序中断（int 21h）时，以结束程序（仍在debug内）

实验九

小甲鱼的汇编语言课——实验九

显示

通常情况下，显示器缓冲区分为8页

默认显示第0页

即通常情况下，B8000H ~ B8F9FH 中的4000个字节的内容将出现在显示器上

偏移000 ~ 09F对应显示器的第一行（80个字符占160个字节）
00 ~ 01单元对应显示器上的第一列（以此类推，9E ~ 9F 对应第80列）

属性字节格式

7 6 5 4 3 2 1 0

BL R G B I R G B

闪烁背景高亮前景

eg:
- 红底绿字：01000010B
- 红底闪烁绿字：11000010B
- 红底高亮绿字：01001010B
- 黑底白字：00000011B
- 白底蓝字：01110001B

Apple Silion M

ps:我使用的是M系列芯片的Mac, 学习8086CPU的汇编语言时，相关文件见files中的dosbox_for_MacOS

似乎可以直接在Mac上使用汇编代码

详情参见:

Apple 官网Writing ARM64 code for Apple platforms

以及在 Apple Silicon Mac (ARM64) 上入门汇编语言、macOS (amd64) 上的汇编入门

挖坑待填

8086CPU汇编 ​

一、基础知识 ​

机器语言 ​

汇编语言产生 ​

存储器 ​

指令和数据 ​

存储单元 ​

CPU对存储器的读写 ​

地址总线 ​

数据总线 ​

控制总线 ​

主板 ​

接口卡 ​

各类存储器芯片 ​

内存地址空间 ​

二、寄存器 ​

通用寄存器 ​

字在寄存器中的存储 ​

几条简单的汇编指令 ​

物理地址 ​

16位结构的CPU ​

8086CPU的地址映射方式 ​

段的概念 ​

段寄存器 ​

修改CS、IP的指令 ​

代码段 ​

三、寄存器（内存访问） ​

内存中字的存储 ​

DS 和 [address] ​

字的传送 ​

MOV、ADD、SUB指令 ​

数据段 ​

栈 ​

CPU提供的栈机制 ​

栈顶超界问题 ​

PUSH、POP指令 ​

栈段 ​

四、第一个程序 ​

写出--->执行 ​

源程序 ​

标号 ​

程序结构 ​

程序返回 ​

语法错误和逻辑错误 ​

编辑源程序 ​

五、[BX]和loop指令 ​

[BX] ​

loop ​

debug 和 汇编编译器MASM对指令的不同处理 ​

段前缀 ​

代码访问内存空间的安全性 ​

六、多段程序 ​

数据和代码段 ​

代码段中使用栈 ​

代码、数据、栈分段放入 ​

七、灵活定位内存的方法 ​

and 和or指令 ​

ASCII码（美国标准信息交换码）（常见的） ​

以字符的形式给出数据 ​

大小写转换 ​

[bx+idata] ​

SI 和DI ​

[bx+si] 和 [bx+di] 相似 ​

[bx+si+idata]和[bx+di+idata] ​

八、数据处理的两个基本问题 ​

BX 、SI、 DI、 BP ​

处理的数据在什么地方 ​

三种数据位置表达 ​

寻址方式 ​

指令处理数据的长度 ​

寻址方式的综合 ​

div指令 ​

伪指令dd db dw ​

dup ​

九、转移指令 ​

操作符offset ​

jmp指令 ​

JCXZ指令 ​

根据位移进行转移的意义 ​

十、CALL和RET指令 ​
